Аппарат лечебный импусным магнитным полем — АЛИМП-1. Предназначен для оказания терапевтического воздействия на организм человека импульсным бегущим магнитным полем. Основанием для применения низкочастотных магнитных полей в терапии больных с различными видами патологии служит противовоспалительное, анальгезирующее, противоотечное влияние, уменьшение явлений вегетососудистых расстройств, неспецифическое воздействие на иммунологическую реактивность организма. Низкочастотное магнитное поле способствует усилению торомозных процессов в центральной нервной системе (улучшает общее состояние, сон, уменьшает раздражительность), улучшает кровоснабжение тканей, ускоряет репаративную регенерацию и заживление ран.
Сроки лечения сокращаются почти вдвое по сравнению с медикаментозным методом лечения.
Аппарат с успехом может быть применен для лечения таких заболеваний как:
- заболевание суставов и позвоночника: деформирующий артроз тазобедренного сустава, париартроз плечевого сустава, остеохондроз позвоночника;
- заболевание сердечно-сосудистой системы: гипертония (первичная, почечная), сосудистые заболевания конечностей (облитерующий эндартериит и облитерующий атеросклероз сосудов конечностей);
- заболевания женских половых органов: воспалительные заболевания (в том числе сальпингоофорит в сочетании с эндомиометритом, кольпитом и т.п.), заболевания, обусловленные гипофункцией яичников, воспалительные осложнения после оперативного родоразрешения (кесарево сечение), осложнении течения послеродового периода;
- неврологические заболевания: заболевания периферической нервной системы, сосудистые заболевания головного мозга (при сочетании преходящих нарушений мозгового кровообращения с хронической ишемической болезнью сердца).
Устройство и работа АЛИМП-1
В состав аппарата АЛИМП-1 входят соленоидные устройства и пакет.
Соленоидные устройства 1 и 2 предназначены для проведения процедур на конечностях больного и собраны из индукторов-соленоидов с диаметром 185 мм.
Соленоидное устройство 1 содержит пять индукторов-соленоидов и соеденены в виде трубы, соленоидное устройство 2 – три индуктора-соленоида соеденены в треугольник.
Соленоидные устройства 3 и 4 предназначены для проведения процедур на теле больного и собраны из индукторов-соленоидов с диаметром 105 мм.

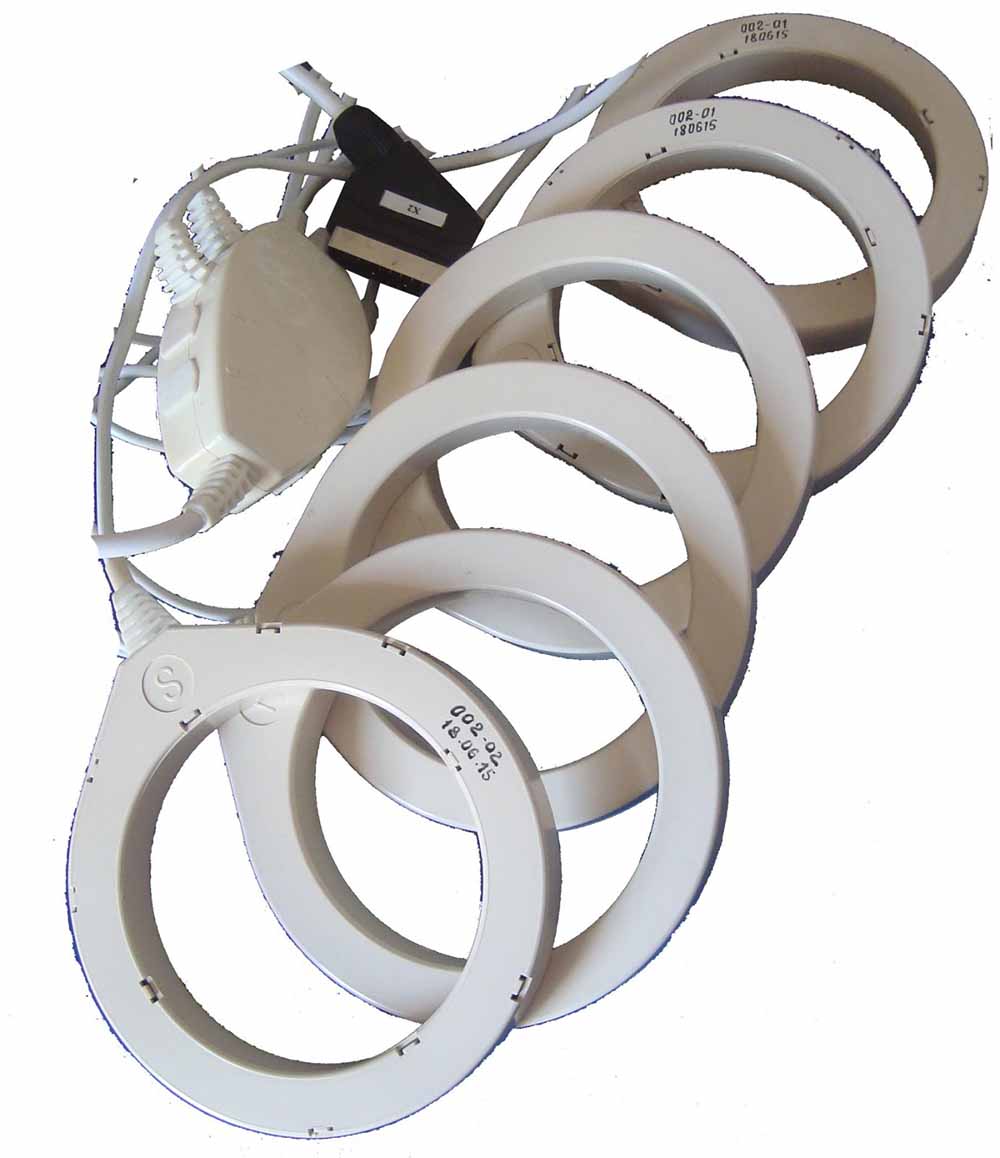

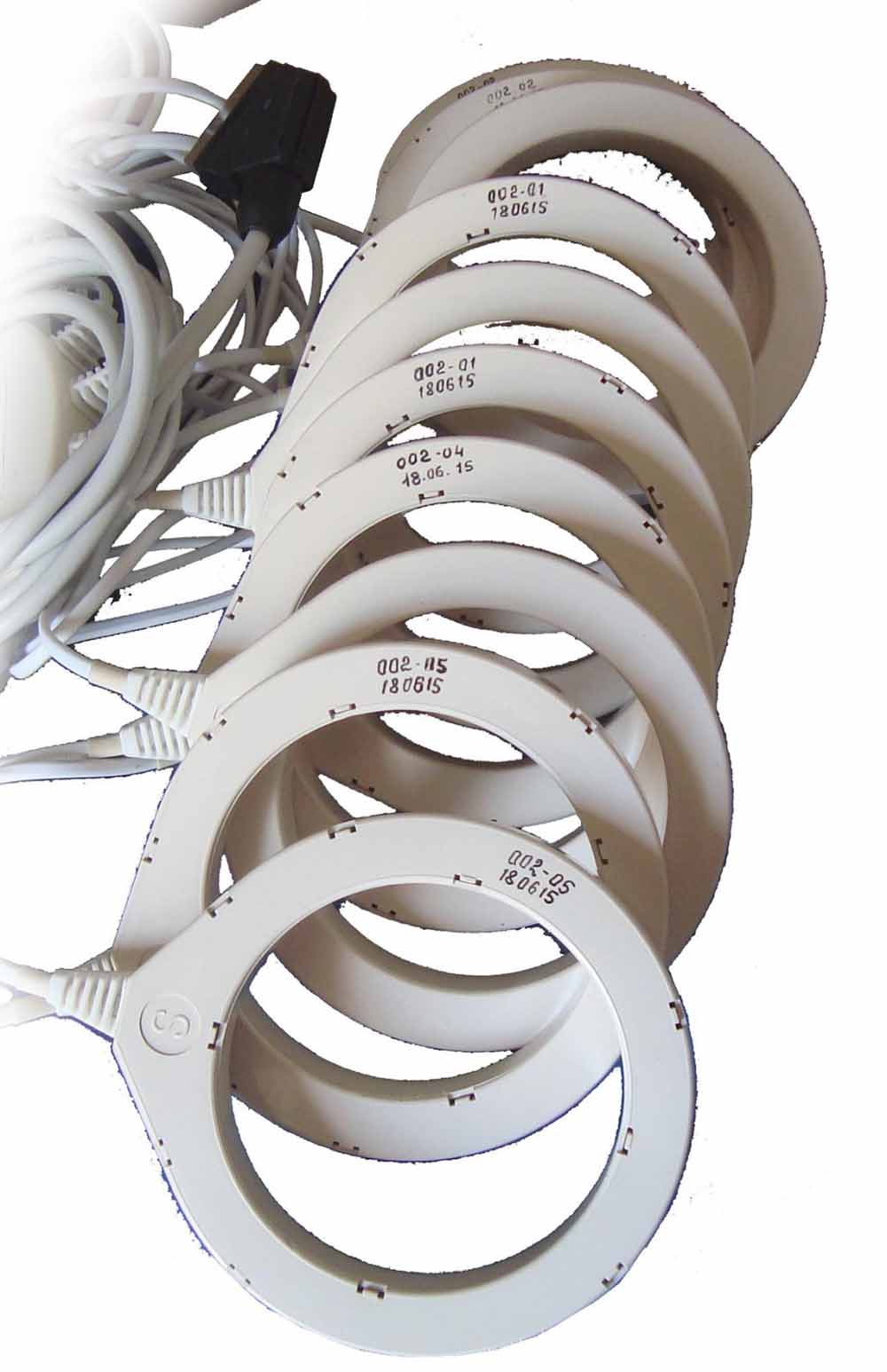

Соленоидное устройство 3 содержит пять пар индукторов-соленоидов, соленоидное устройство 4 - три пары индукторов-соленоидов. Каждая пара индукторов-соленоидов маркируется на распределительных корпусах двумя одинаковыми цифрами совпадающими с номером канала. Каждое соленоидное устройство имеет кабель с разъемом для подсоединения к аппарату.
На передней поверхности аппарата АЛИМП-1 расположены выключатель сети с встроенным индикатором включения и разъемы "Х1" и "Х2".

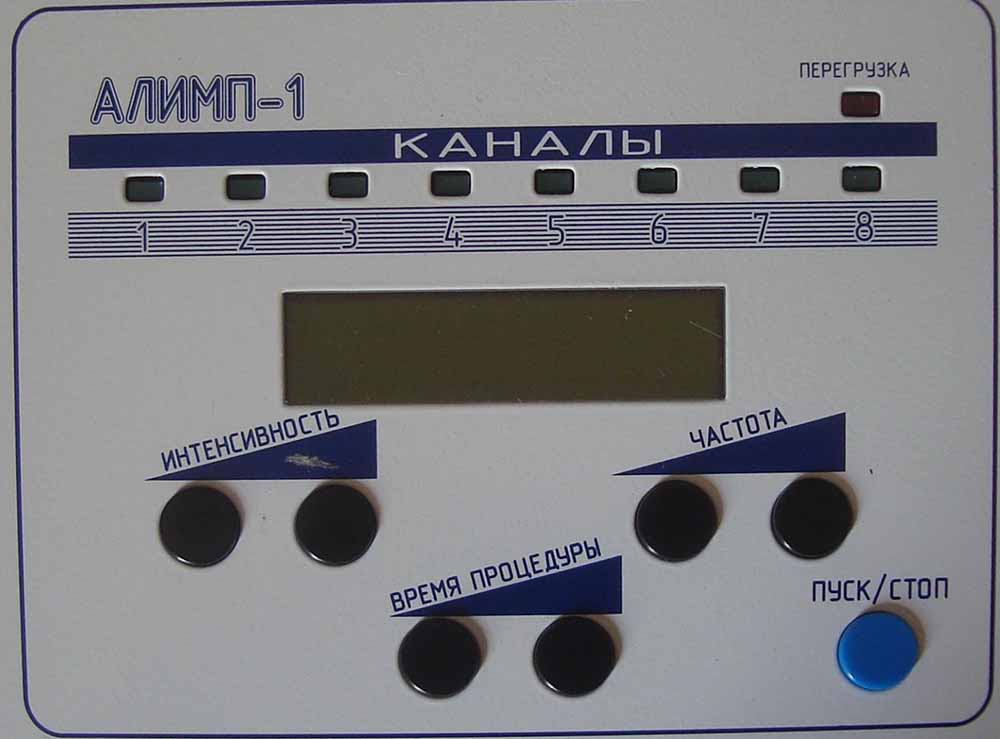

На лицевой панели аппарата АЛИМП-1 расположены:
- 8 индикаторов с маркировкой КАНАЛЫ, служащие для световой сигнализации наличия магнитного поля в индукторах-соленоидах. Первые пять индикаторов сигнализируют о наличии магнитного поля в соленоидных устройствах, подсоединяемых к разъему "Х1"; шестой, седьмой и восьмой индикаторы – к разъему "Х2";
- индикатор с маркировкой ПЕРЕГРУЗКА, служащий для световой сигнализации превышения допустимого уровня импульсного тока через индукторы-соленоиды. При наличии кратковременного превышения тока загорается индикатор ПЕРЕГРУЗКА и гаснет примерно через пять секунд;
- знакосинтезирующий индикатор, служащий для индикации режимов работы: ЧАСТОТА, Гц; ВРЕМЯ, мин; ИНТЕНСИВНОСТЬ, %;
- кнопки ЧАСТОТА "-" и "+", служат для установки необходимой частоты следования рабочих импульсов (частоты бегущего поля);
- кнопки ВРЕМЯ "-" и "+", служат для установки необходимого времени процедуры. Аппарат обеспечивает установку времени процедуры (1...20) мин с шагом 1 мин;
- кнопки ИНТЕНСИВНОСТЬ "-" и "+", служат для установки необходимой относительной магнитной индукции из ряда 15%, 30%, 50%, 75%, 100%.
Магнитное поле отсутствует если отсутствует свечение индикаторов КАНАЛЫ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Количество каналов
|
8
|
Частота импульсов магнитного поля, Гц
|
10,20,40,100,160 100
|
Магнитная индукция в геометрическом центре индуктора-соленоида при интессивности, мТл
|
100% - 5 75% - 3,7 50% -2,5 30% - 1,5 15% - 0,7
|
Питание аппарата: сеть переменного тока напряжением, В
|
220±10% (50-60 Гц)
|
Потребляемая мощность, ВА
|
250
|
Габаритные размеры, мм
|
450 х 235 х 120
|
Комплект поставки аппарата АЛИМП-1:
- Аппарат
- Составные части:
- - устройство соленоидное 1
- - устройство соленоидное 2
- - устройство соленоидное 3
- - устройство соленоидное 4
- - пакет
- Запасные части:
- вставка плавкая ВП1-2- 2,0 А 250 В - 4шт
- Руководство по эксплуатации
- Инструкция по медицинскому применению
- Комплект тары
Масса аппарата АЛИМП-1 в комплектности с соленоидными устройствами и пакетом не более 24 кг. Масса каждой составной части не более 12 кг.
Габаритные размеры аппарата АЛИМП-1 и его составных частей не более:
- аппарат 450х235х120 мм;
- устройство соленоидное 1 495х285х330 мм;
- устройство соленоидное 2 260х460х410 мм;
- пакет с устройствами соленоидными 3 и 4 770х770х40 мм.
